Seniorenwohnen |
2008 Am Ostwall in Xanten
Vorentwurf zur Prüfung der Machbarkeit für ein Investorenbewerbungsverfahren
Aufgabenstellung war vorranig eine auf Senioren ausgerichtete Wohnanlage zu entwickeln, die in der Außengestaltung die Kleinteiligkeit der historischen Xantener Kernstadt
aufnimmt.
Wohnfläche:
Umbauter Raum:
Auftraggeber: Investorengruppe
Bearbeitet: H.-J. Dramowski bei dramowski-plan
Nicht realisiert

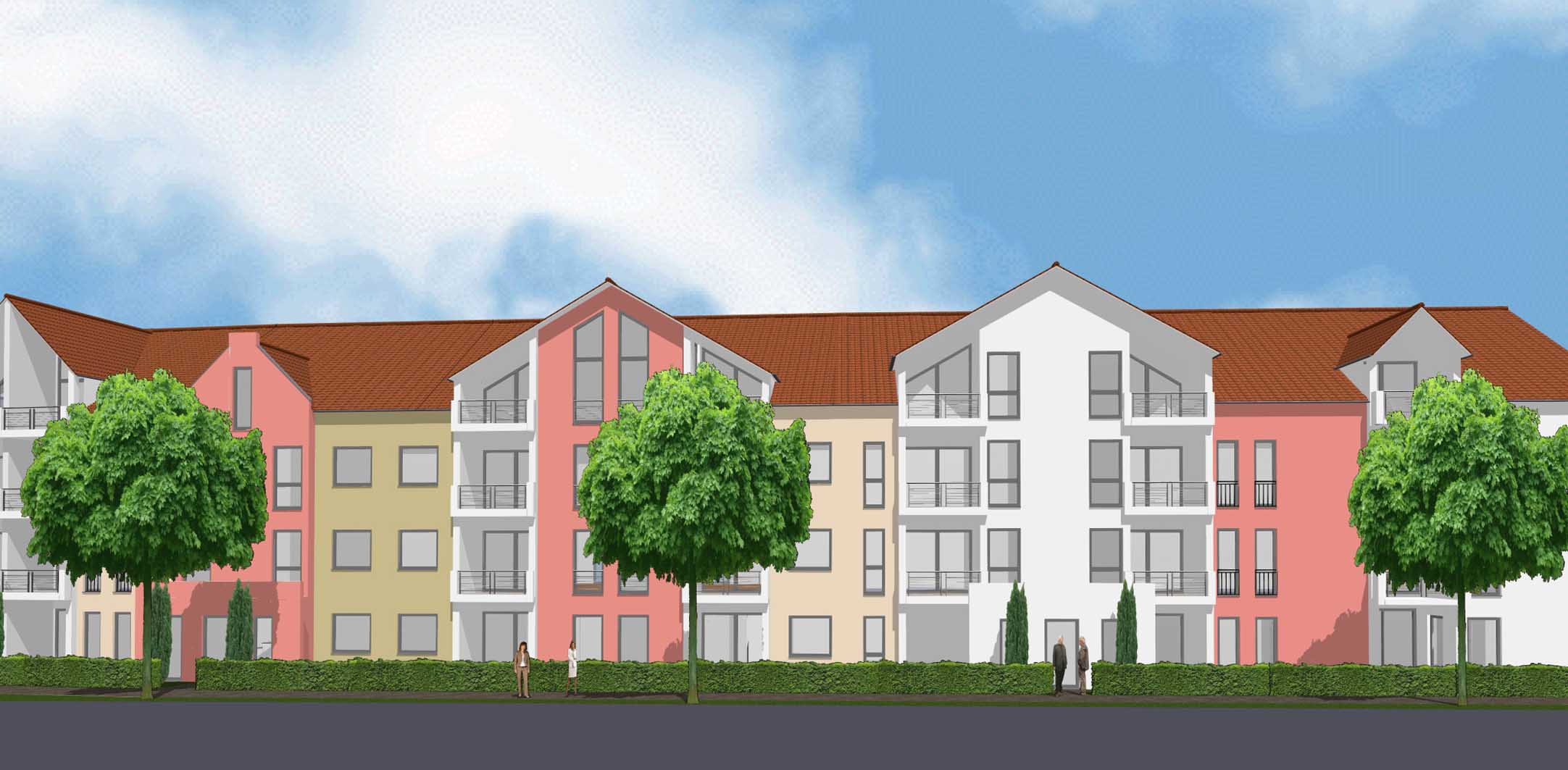

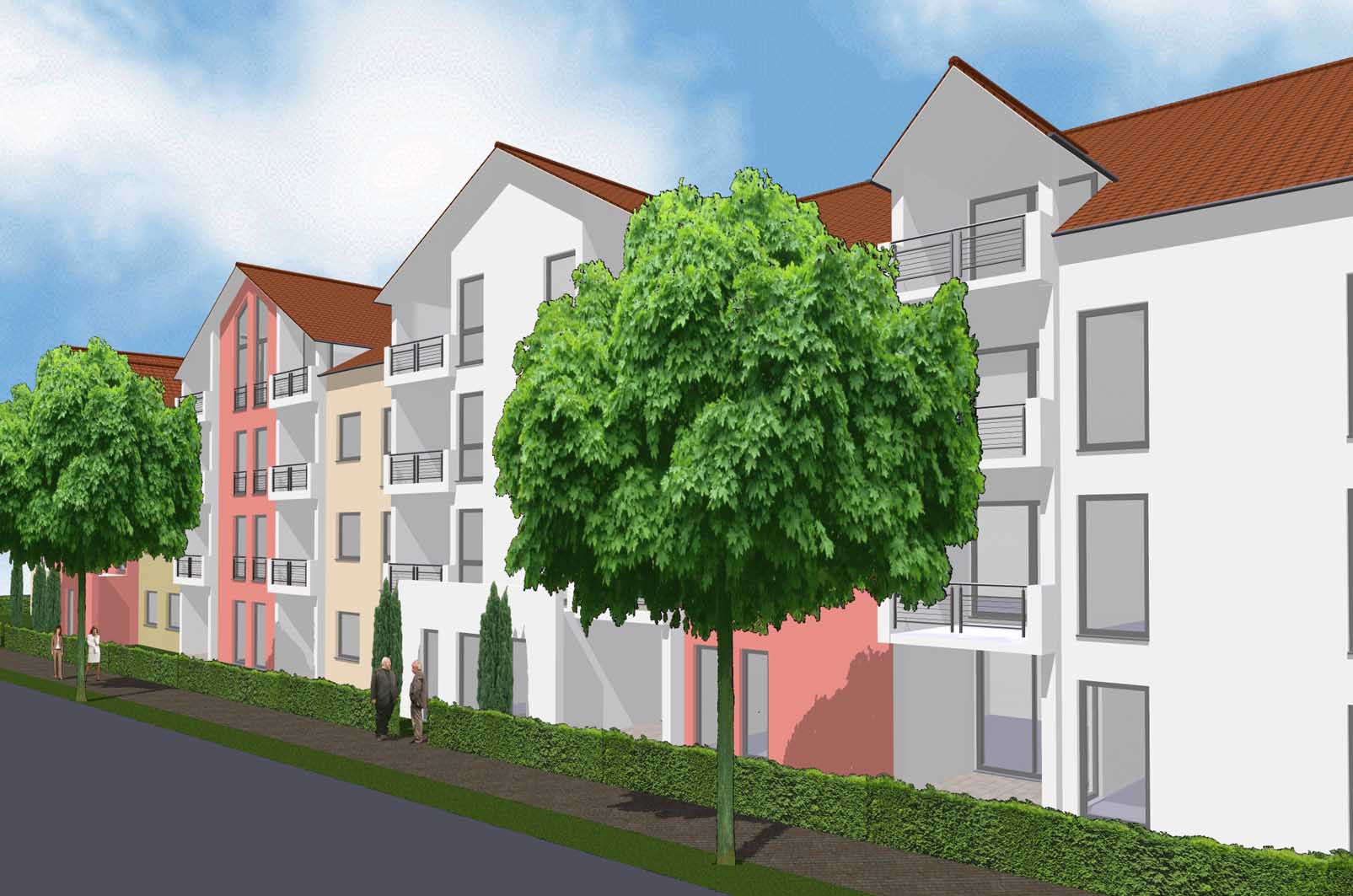

Visualisierungen der Fassaden zur Stadtseite

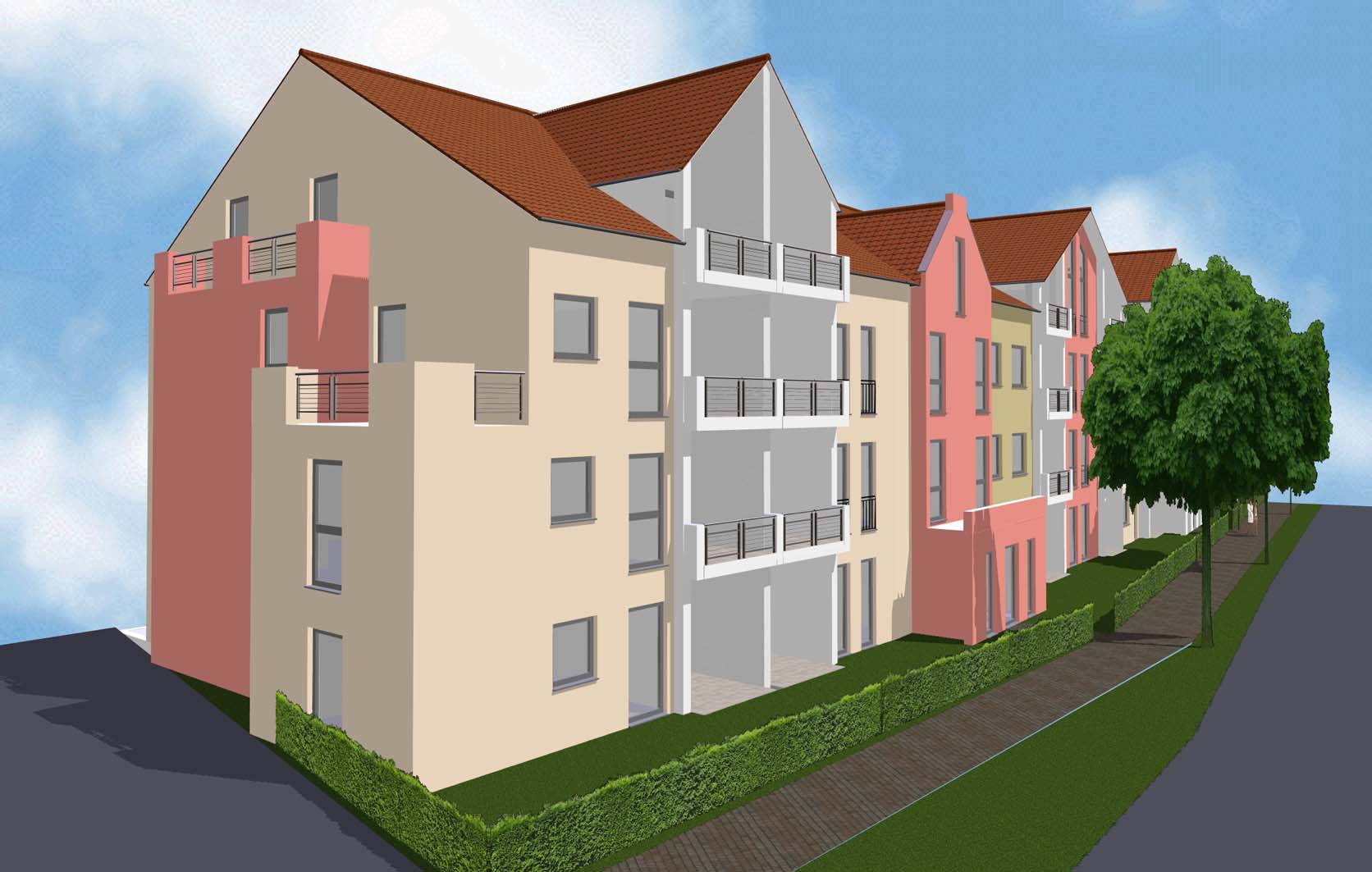

Visualisierung mit Giebelansicht
2008 Altenpflegeheim Haus Berge in Essen-Bergeborbeck
Aufgabenstellung war für das neu erbaute Altenpflegeheim eine Eingangssituation zu schaffen, die durch den Neubau nicht geben war.
Auftraggeber: Kath. Senioren- und Pflegeeinrichtungen Essen GmbH
Bearbeitet: H.-J, Dramowski bei dramowki-plan
Realisierung zurückgestellt
Abblildungen folgen
2003 - 2004 Kloster Emmaus in Essen-Schönebeck
Planung des Umbaus eines historischen Klosters in eine Seniorenwohnanlage mit 48 altengerechten Wohnungen und Nebenräumen, unter Erhalt der historischen Kapelle.
Alle Wohnungen sind als Zweiraumwohungen mit Küchenzeile und überwiegend mit Freisitz ausgeführt.
Durchschnittliche Wohnungsgröße beträgt ca. 45 m²
Auftraggeber: Kath. Senioren- und Pflegeeinrichtungen Essen GmbH
Leistungen: Generalplanung mit Architektur, HSL, Tragwerksplanung, Freianlagenplanung
Wohn- und Nutzflächen: ca. 3.380 m²
Herstellungskosten: ca. 3.500.000 €
Rohbauunternehmer: Sprenker & Gravius, Essen
Tragwerksplanung: Ripkens-Ingenieure, Essen
Bearbeitet: H.-J. Dramowski bei atelier stadt&haus GmbH mit Georg Kretschmar und Claudia Lehnen (Freianlagen)
Realisierung Ende 2004abgeschlossen

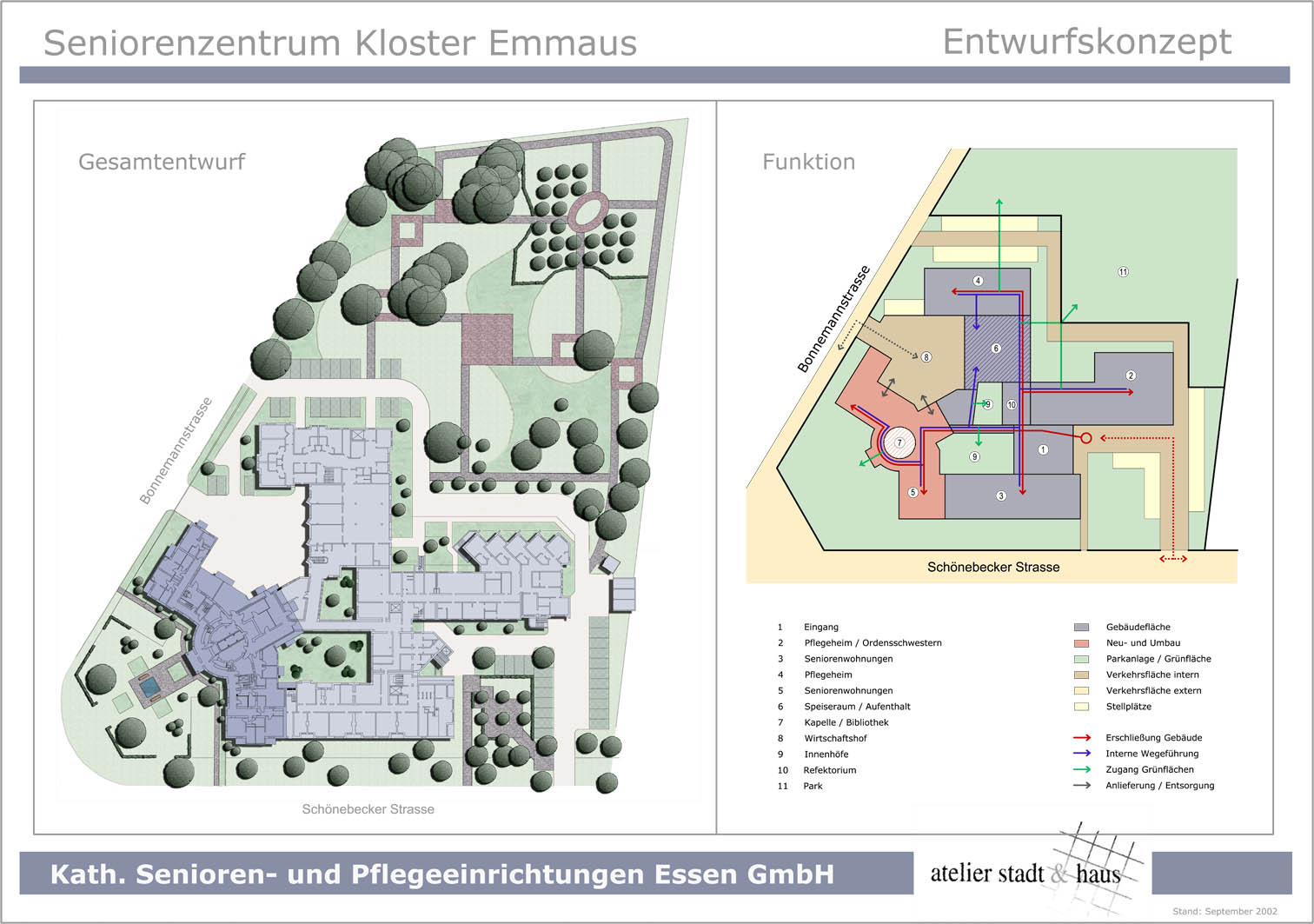

Übersichtsplan mit Außengestaltungsentwurf - Funktionskonzept

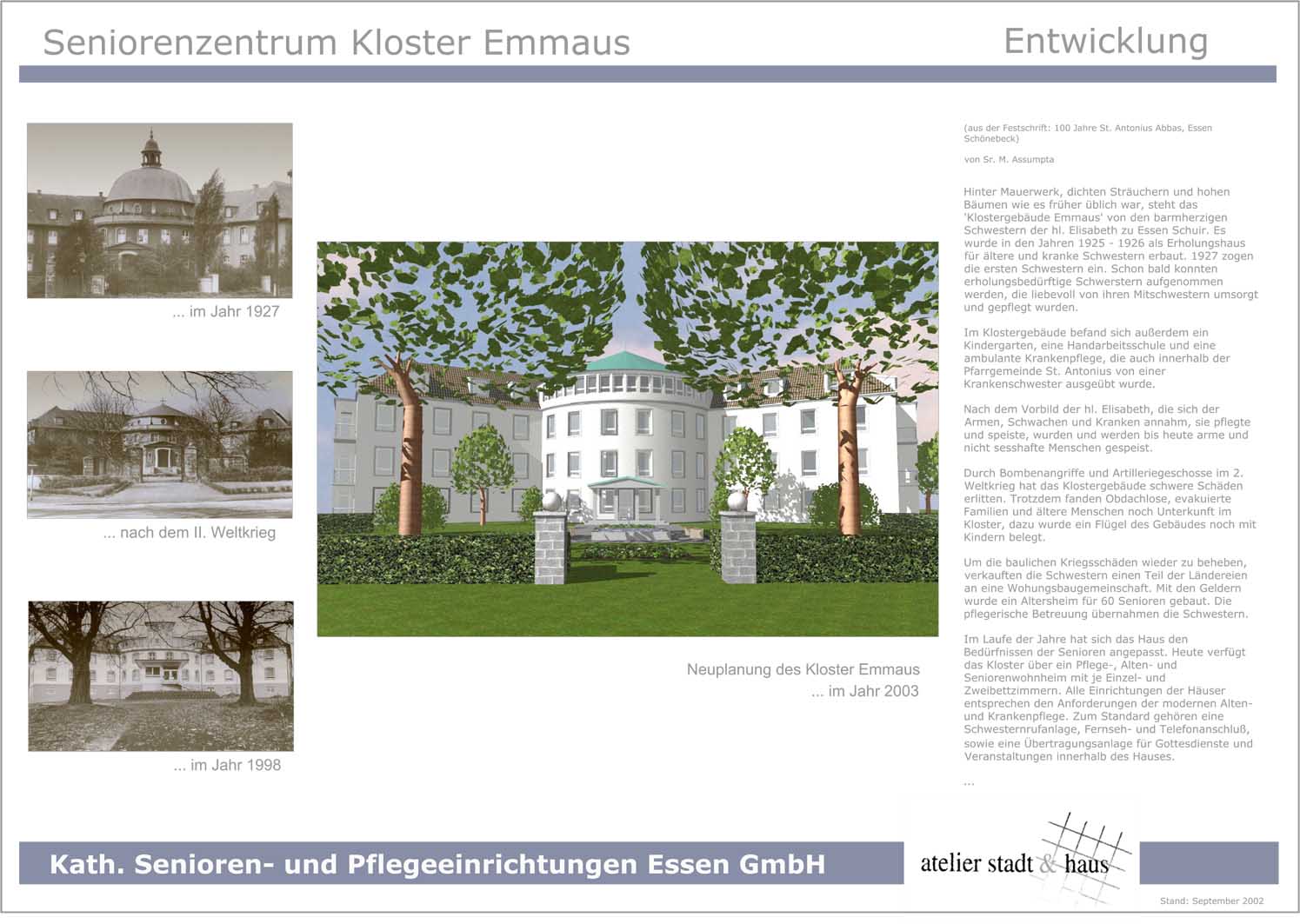

Historie und Visualisierung der Umbauplanung

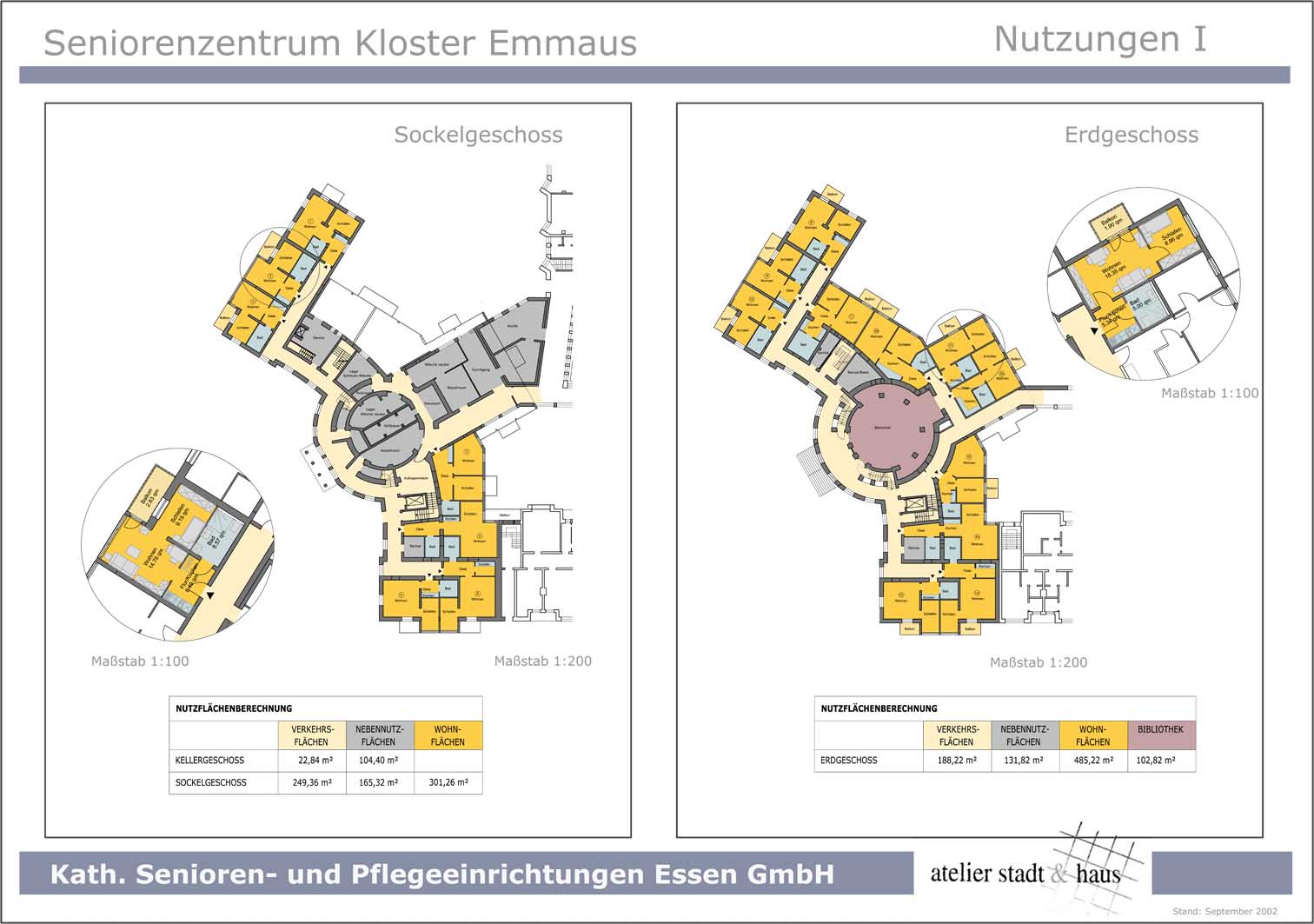

Grundriß Sockelgeschoss und Erdgeschoss

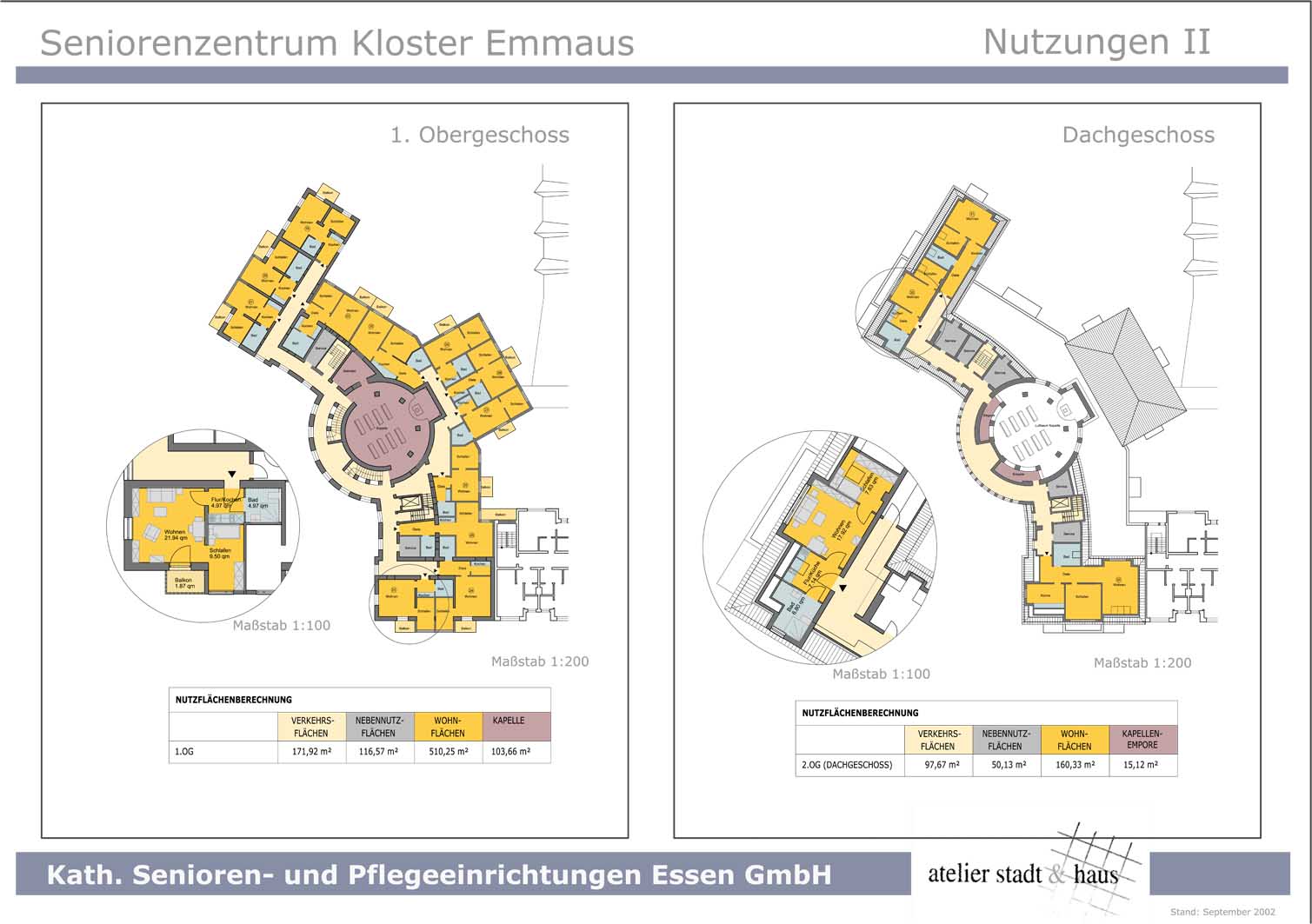

Grundrisse 1.Obergeschoss und Dachgeschoss

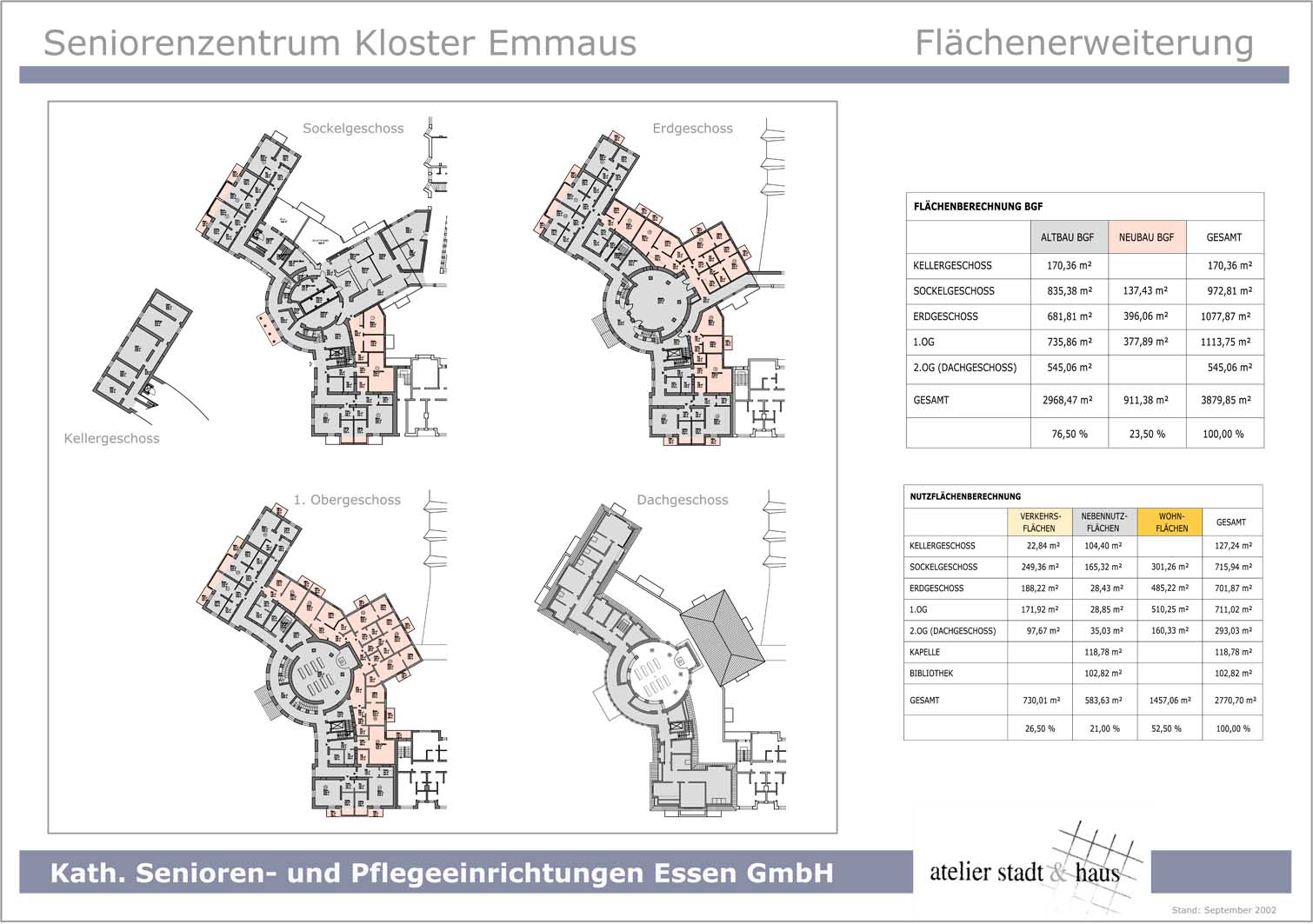

Darstellung der Umbau- und Neubaugebäudeteile
2001-2003 Arkanum Frankenstraße in Essen - Stadtwald / Neubebauung Stadtwaldplatz
Beschreibung folgt
Realisierung abgeschlossen 2003

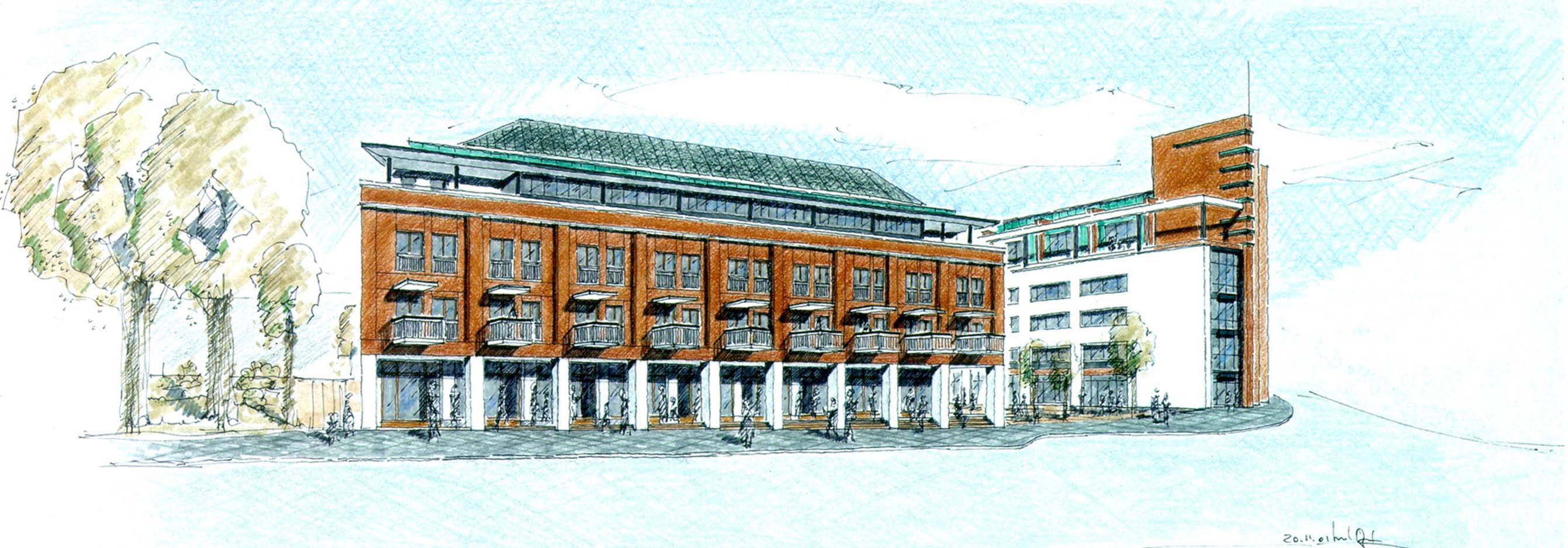

Perspektive gez. Martin Opatz
Außenanlagenentwurf des Gesamtprojektes gez. M. Opatz und H.-J. Dramowski
Lageplan Ansicht Marktplatz am Markttag und Straßencafe
Fassade Leveringstraße Fassade Marktplatz
Eingansbereich Arkanum Bar S6 mit Straßencafe
Arkade Frankenstraße Läden in der Arkade Innenhof Arkanum
Fassade Leveringstraße Fassade Leveringstraße Bushaltestelle am Marktplatz
Arkade Frankenstraße Zugang Arkanum Zugang Arkanum Vorplatz Speisesaal
vorstehende Aufnahmen Metten Stein und Design
